ARDUINO TUTORIAL #5

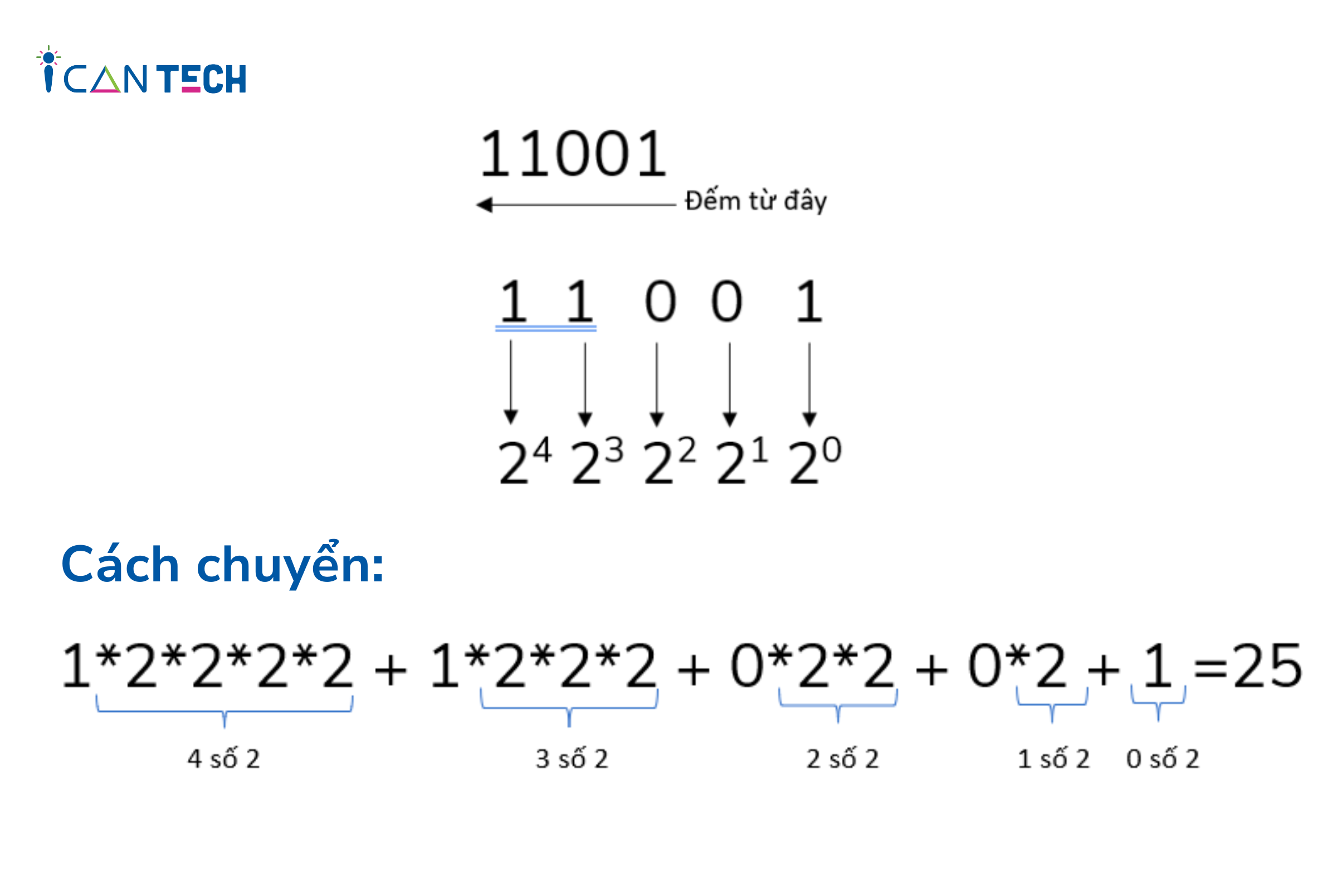

// Biểu diễn số nhị phân trong Arduino
byte binaryNumber = 0b10101010;  // Số nhị phân 10101010 = 170 trong hệ thập phân
byte anotherBinary = B00001111; // Số nhị phân 00001111 = 15 trong hệ thập phân

// In ra giá trị để kiểm tra
Serial.begin(9600);
Serial.print("Binary 10101010 in decimal: ");
Serial.println(binaryNumber, DEC);  // In ra: 170

Serial.print("Binary 00001111 in decimal: ");
Serial.println(anotherBinary, DEC); // In ra: 15

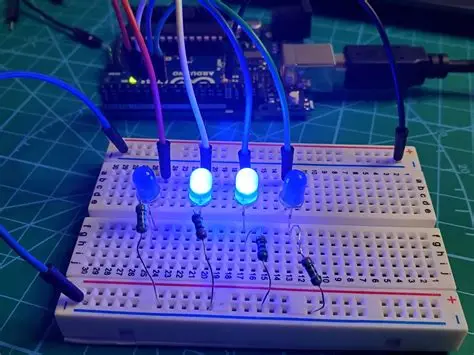

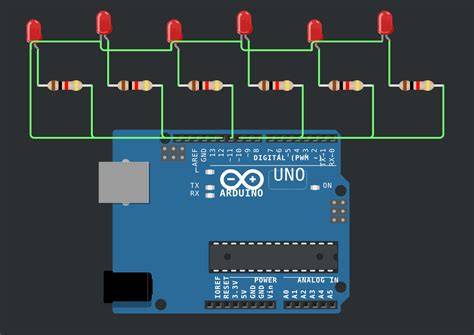

// Định nghĩa các chân LED kết nối với Arduino
const int ledPins[] = {2, 3, 4, 5, 6, 7, 8, 9};
const int numLeds = 8;

// Hàm thiết lập ban đầu
void setup() {
  // Khởi tạo tất cả chân LED là OUTPUT
  for (int i = 0; i < numLeds; i++) {
    pinMode(ledPins[i], OUTPUT);
  }

  Serial.begin(9600);
}

// Hàm điều khiển LED bằng số nhị phân
void setLedsFromBinary(byte pattern) {
  // Duyệt qua từng bit trong pattern
  for (int i = 0; i < numLeds; i++) {
    // Kiểm tra bit thứ i có bằng 1 không
    if (pattern & (1 << i)) {
      digitalWrite(ledPins[i], HIGH);  // Bật LED nếu bit = 1
    } else {
      digitalWrite(ledPins[i], LOW);   // Tắt LED nếu bit = 0
    }
  }
}

// Hàm chính lặp lại
void loop() {
  // Ví dụ: Bật LED ở vị trí chẵn (bit 0, 2, 4, 6)
  setLedsFromBinary(0b01010101);  // 85 trong hệ thập phân
  delay(1000);

  // Ví dụ: Bật LED ở vị trí lẻ (bit 1, 3, 5, 7)
  setLedsFromBinary(0b10101010);  // 170 trong hệ thập phân
  delay(1000);

  // Tất cả LED sáng
  setLedsFromBinary(0b11111111);  // 255 trong hệ thập phân
  delay(1000);

  // Tất cả LED tắt
  setLedsFromBinary(0b00000000);  // 0 trong hệ thập phân
  delay(1000);
}

// Ví dụ về các phép toán bitwise
byte a = 0b11001100;  // 204
byte b = 0b10101010;  // 170

// Phép AND
byte resultAnd = a & b;  // 0b10001000 = 136

// Phép OR
byte resultOr = a | b;   // 0b11101110 = 238

// Phép XOR
byte resultXor = a ^ b;  // 0b01100110 = 102

// Phép dịch trái
byte resultLeftShift = a << 2;  // 0b00110000 = 48 (tràn bit)

// Phép dịch phải
byte resultRightShift = a >> 2; // 0b00110011 = 51
